高溫型射頻導納物位開關
- 品牌：北儀同創
- 型號：TCSP
●工作原理
基于導納原理，由容器內的探頭和容器壁構成一個電容的二塊極板，由探頭與容器壁之間的空氣以及探頭本身的絕緣層構成該電容的介電材料，當容器內物料上升與探頭接觸后，該電容介電材料中的部分空氣被物料所取代，因?yàn)楦鞣N物料（介電常數＞1）均有不同于空氣（介電常數＝1）的介電常數，所以該電容的電容量以及總阻抗也隨之變化。這一變化被 電路測量后，再通過放大器，與由電位器設置的參考值相比較，并轉換為繼電器信號輸出。
參考值的正確設置將直接影響繼電器輸出信號的正確狀態。基于射頻技術，測量電路將一個無線電頻率同時施加在探頭的測量端與保護套上，由于電流不能在相同的電位下流動，所以通電的保護套就隔斷了從探頭測量端經過保護套上的堆積物料到容器壁的電流。這樣測量到的就是探頭測量端與容器壁之間的物料，而消除了探頭上堆積的物料，從而起到了抗粘附測量的效果。
●產品描述
TCSP射頻導納控制器是北京北儀同創儀表有限公司生產，是在公司現有射頻導納物位控制器的基礎上，研究和開發的產品。
TCSP型射頻導納控制器運用先進的抗粘附線路設計，可以探測真實物位的同時，消除粘附和懸掛在探頭周圍的假物位信號影響。我們還自主采用國外先進的貼片設計和生產技術，使電子線路技術參數更加穩定、可靠，使用壽命更加長久。
TCSP的探頭部分通過北儀同創儀表有限公司一系列的市場調研，研究采用了探頭直徑達到10mm，保護套長150mm，總長450mm，使探頭更堅固、更實用、更可靠。同時，自主開發平板探頭、解決了大固體塊沖擊棒的問題。公司還生產鋼纜探頭和陶瓷高溫探頭，使TCSP的使用對象從液體、粉料擴展到高溫、大固體塊料。
●儀表特點
通用性強：應用于各種場合，飛灰，顆粒、粉體、液體、粘稠、導電和非導電物料。
抗粘電路：采用抗粘附電子線路可以消除物料粘附而產生的虛假信號。
探頭可拆式：探頭與控制器可分離，無電纜連接，安裝拆除不影響進出料
探頭耐高低溫：探頭適合-184℃至260℃的工作環境，還提供陶瓷高溫探頭
輸出容量大：采用容量為2.5A/230VAC的繼電器觸點輸出，并有狀態燈顯示工作狀態，0~30延秒時功能。
貼片技術：使電子線路抗振性更強，電路參數更穩定和可靠。
浪壓技術：提高了探頭的使用壓力。
質保期：質量保證期十年。

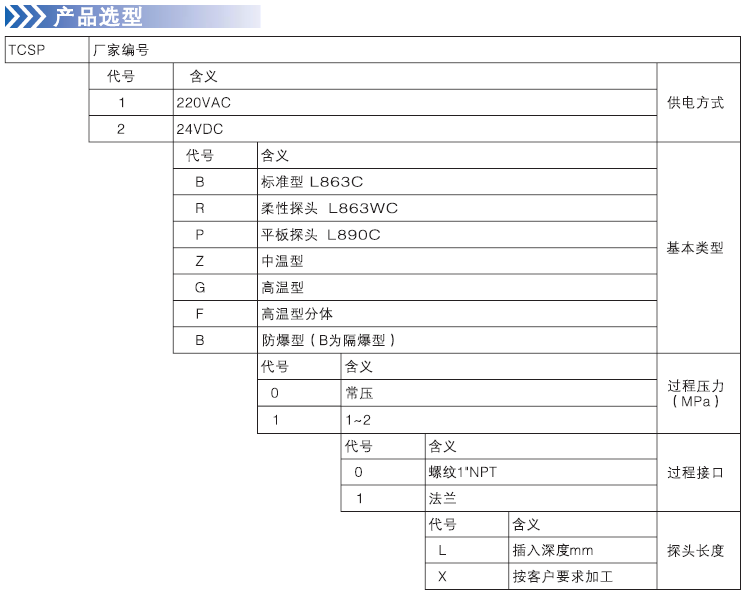

●型號：TCSP-XXX（詳細選型請參照樣本）
●技術參數
繼電器容量：DPDT，額定2.5A/230VAC或5A/26VDC
延時：0~30秒連續可調
電源：220Vac或24Vdc
功率：3W
感應度：0.3pF~800pF
物料溫度：-184℃至260℃（大于260℃可用高溫陶瓷探頭）
環境緯度：-40℃至66℃
失電保護：高低模式，常開常閉現場可調
外殼：IP65，重型鑄鋁外殼
防爆標準：ExdiaIICT4
●探頭參數

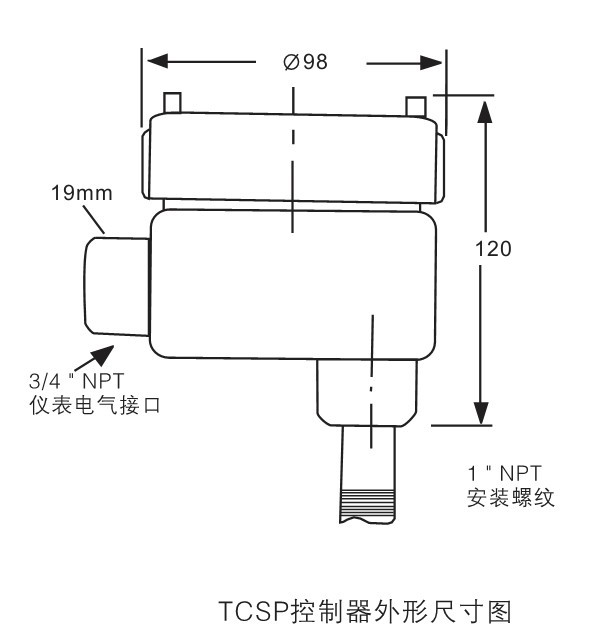

安裝螺紋：1″NPT
探頭材料：不銹鋼、Teflon
接液介質：不銹鋼
電氣接口：PG11或3/4"NPT，防爆為1"NPT
工作壓力和溫度關系：
70kg/cm2@-184℃ 70kg/cm2@38℃ 31.5kg/cm2@149℃
24.7kg/cm2@205℃ 0kg/cm2@260℃
射頻導納物位料位開關另有高溫型、防腐性、纜式探頭、平板探頭等。
如需詳細了解產品請參照樣本，歡迎致電詢問。
